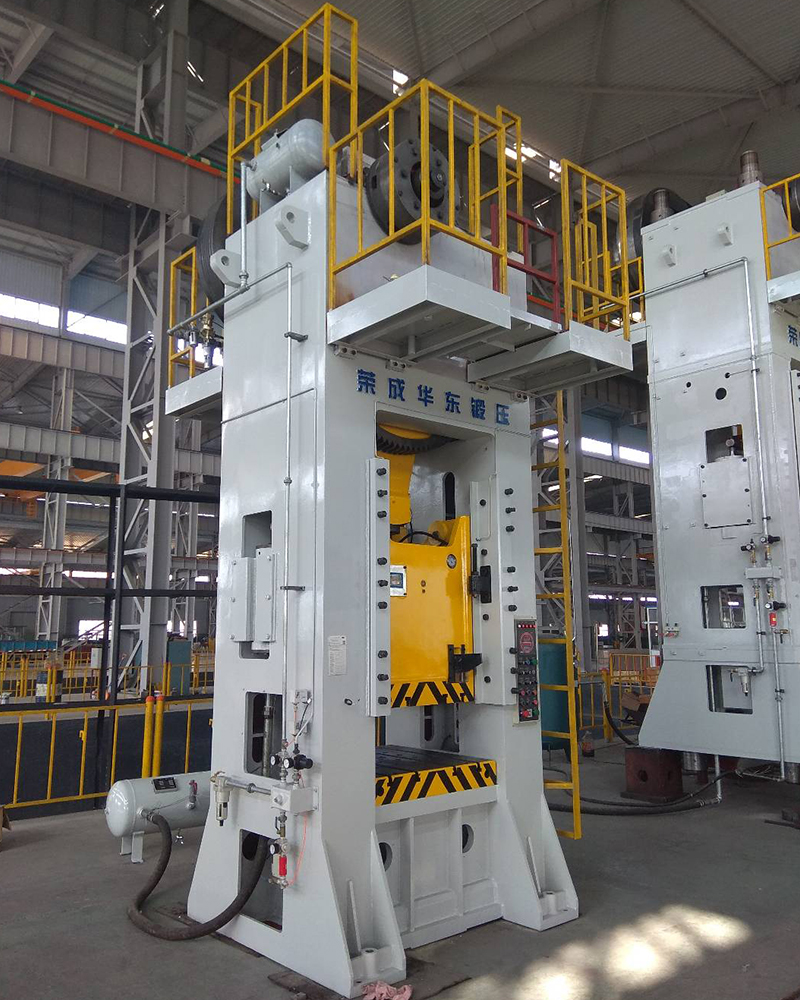

J31系列閉式單點機械壓力機
J31 series straight-side single point press
主要功能和特點：
Main Structure Features:
鋼板焊接機身，組合式框架結構；JB31-250A及以下噸位為整體結構機身
Detachable steel welded frame with high rigidity except JB31-250A and JD31-160
滑塊超長導軌導向，導向精度高；
The cam-block is guided in super long guide rail with high guiding precision
干式氣動分體式離合器制動器，結合、制動力大，壽命長、安全可靠、維修方便
Part revolusion pneumatic friction clutch and brake , with large braking torque, long service life, low noise and convenient for maintenance
液壓過載保護裝置，過載自動緊急停車，保護壓力機及模具的安全
Hydraulic overload protection device and overload automatic emergency stop, protect press and mold safety
JD31-500及以下噸位壓力機為機動濃油潤滑，JD31-630B及以上噸位壓力機為全自動集中稀油潤滑；
JD31-500 and press of lower tonnage adopt mobile concentrated oil lubrication, while JD31-630B and press of above tonnage adopts all-automatic collective thin oil lubrication;
裝模高度電動調整，數字顯示，調模方便
Die height is adjusted electrically, which is shown in digits for convenient mold adjustment
PLC 電氣控制，具有急停、寸動、單次、連續操作規范
PLC electrical centralized control, functioning of emergency stop,fine adjustment, single and continuous operational action.
|
型號(type) 參數(Specification) |
JD31-160 |
JB31-250A |
JB31-250D |
JB31-250C |
JD31-315 |
JD31-315B |
JD31-315E |
||
|
公稱力（千牛） Nominal pressure(KN) |
1600 |
2500 |
2500 |
2500 |
3150 |
3150 |
3150 |
||
|
公稱力行程（毫米） Nominal pressure stoke(mm) |
8 |
10 |
10 |
10 |
10.5 |
10.5 |
10.5 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
160 |
240 |
240 |
240 |
300 |
315 |
300 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
32 |
25 |
32 |
25 |
25 |
20 |
25 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
420 |
500 |
500 |
600 |
500 |
500 |
500 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
180 |
180 |
180 |
300 |
200 |
200 |
200 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
670 |
810 |
810 |
1010 |
974 |
1090 |
974 |
||
|
側開口尺寸（毫米） Side opening area(mm) |
寬度W |
/ |
400 |
400 |
400 |
445 |
445 |
445 |
|
|
高度H |
/ |
450 |
450 |
450 |
420 |
420 |
420 |
||
|
滑塊底面尺寸（毫米） Slide bottom area(mm) |
前后F.B |
700 |
850 |
850 |
850 |
920 |
980 |
920 |
|
|
左右L.R |
800 |
960 |
960 |
1180 |
1120 |
1235 |
1120 |
||
|
工作臺板尺寸（毫米） Bolster area(mm) |
前后F.B |
800 |
1000 |
900 |
1000 |
1100 |
1120 |
1100 |
|
|
左右L.R |
800 |
1000 |
1000 |
1200 |
1120 |
1250 |
1120 |
||
|
厚度TH |
110 |
140 |
140 |
140 |
150 |
150 |
150 |
||
|
氣墊(Cushion) （選配） (Optional)） |
氣墊力（千牛） Capacity(KN) |
160 |
200 |
/ |
200 |
250 |
/ |
250 |
|
|
行程（毫米） Stroke(mm) |
80 |
100 |
/ |
100 |
150 |
/ |
150 |
||
|
工作臺移動方式 Move mode of the bolster |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
||
|
剛性打料行程（毫米） Rigid material stroke trip(mm) |
50 |
95 |
95 |
95 |
120 |
120 |
110 |
||
|
主電機功率（千瓦） Main motor power(KW) |
15 |
22 |
22 |
22 |
30 |
30 |
30 |
||
|
離合器形式 Shape of air clutch |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
||
|
壓機外形尺寸（毫米）Overal dimensions(mm) |
前后F.B |
2500 |
2660 |
3050 |
2750 |
2750 |
2850 |
2750 |
|
|
左右L.R |
1850 |
2120 |
2120 |
2320 |
3400 |
3150 |
3400 |
||
|
壓機地面以上尺寸（毫米） Height above floor(mm) |
4700 |
5320 |
5350 |
5450 |
5380 |
6000 |
6160 |
||
|
備注 (Remark) |
二級傳動 |
二級傳動 |
二級傳動 |
二級傳動 |
二級傳動 |
三級傳動 |
二級傳動 導柱導套 |
||
|
型號(type) 參數(Specification) |
JD31-315C |
J31-315 |
JD31-400D |
JD31-400E |
JD31-400B |
JD31-400 |
J31-400B |
||
|
公稱力（千牛） Nominal pressure(KN) |
3150 |
3150 |
4000 |
4000 |
4000 |
4000 |
4000 |
||
|
公稱力行程（毫米） Nominal pressure stoke(mm) |
10 |
11 |
12 |
12 |
10 |
13 |
13 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
350 |
500 |
300 |
300 |
350 |
400 |
400 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
25 |
12-18 |
25 |
28 |
25 |
20 |
20 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
600 |
650 |
550 |
600 |
570 |
550 |
700 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
200 |
250 |
250 |
250 |
200 |
250 |
250 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
974 |
1320 |
1064 |
1415 |
1064 |
1185 |
1400 |
||
|
側開口尺寸（毫米） Side opening area(mm) |
寬度W |
450 |
900 |
445 |
445 |
450 |
445 |
400 |
|
|
高度H |
450 |
720 |
420 |
420 |
450 |
420 |
460 |
||
|
滑塊尺寸（毫米） Slide area(mm) |
前后F.B |
920 |
1100 |
1100 |
1100 |
1100 |
1000 |
1100 |
|
|
左右L.R |
1145 |
1200 |
1250 |
1400 |
1200 |
1100 |
1360 |
||
|
工作臺板尺寸（毫米） Bolster area(mm) |
前后F.B |
1100 |
1100 |
1200 |
1250 |
1200 |
1200 |
1200 |
|
|
左右L.R |
1120 |
1200 |
1250 |
1600 |
1200 |
1250 |
1400 |
||
|
厚度TH |
150 |
230 |
160 |
170 |
190 |
160 |
180 |
||
|
氣墊 (Cushion) （選配） (Optional)） |
氣墊力（千牛） Capacity(KN) |
/ |
/ |
300 |
/ |
/ |
300 |
300 |
|
|
行程（毫米） Stroke(mm) |
/ |
/ |
150 |
/ |
/ |
150 |
150 |
||
|
工作臺移動方式 Move mode of the bolster |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
||
|
剛性打料行程（毫米） Rigid material stroke trip(mm) |
/ |
150 |
70 |
55 |
/ |
70 |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
37 |
37 |
37 |
37 |
45 |
37 |
45 |
||
|
離合器形式 Shape of air clutch |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
||
|
壓機外形尺寸（毫米）Overal dimensions(mm) |
前后F.B |
2910 |
4000 |
3010 |
3010 |
3110 |
3100 |
2800 |
|
|
左右L.R |
2960 |
3920 |
2930 |
2580 |
3090 |
3300 |
3570 |
||
|
壓機地面以上尺寸（毫米） Height above floor(mm) |
5790 |
7380 |
5950 |
6030 |
5960 |
6440 |
7285 |
||
|
備注 (Remark) |
二級傳動 |
三級傳動 |
二級傳動 |
二級傳動 |
二級傳動 |
三級傳動 |
三級傳動 導柱導套 |
||
|
型號(type) 參數(Specification) |
J31-400 |
J31-400C |
JD31-500B |
JD31-500 |
JD31-630B |
J31-630B |
JB31-800B |
||
|
公稱力（千牛） Nominal pressure(KN) |
4000 |
4000 |
5000 |
5000 |
6300 |
6300 |
8000 |
||
|
公稱力行程（毫米） Nominal pressure stoke(mm) |
13 |
13 |
10 |
13 |
13 |
13 |
13 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
400 |
350 |
300 |
400 |
400 |
500 |
500 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
13-20 |
15-30 |
25 |
20 |
14 |
12-18 |
10-25 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
550 |
600 |
680 |
650 |
700 |
650 |
900 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
250 |
250 |
250 |
250 |
315 |
250 |
300 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
1280 |
1500 |
1200 |
1234 |
1500 |
1730 |
1330 |
||
|
側開口尺寸（毫米） Side opening area(mm) |
寬度W |
460 |
800 |
445 |
500 |
600 |
900 |
650 |
|
|
高度H |
410 |
650 |
420 |
450 |
500 |
720 |
950 |
||
|
滑塊尺寸（毫米） Slide area(mm) |
前后F.B |
1000 |
960 |
1100 |
1100 |
1400 |
1400 |
1150 |
|
|
左右L.R |
1240 |
1400 |
1350 |
1210 |
1680 |
1680 |
1500 |
||
|
工作臺板尺寸（毫米） Bolster area(mm) |
前后F.B |
1200 |
1100 |
1200 |
1300 |
1500 |
1500 |
1200 |
|
|
左右L.R |
1240 |
1600 |
1350 |
1400 |
1700 |
1700 |
1500 |
||
|
厚度TH |
160 |
170 |
200 |
180 |
200 |
250 |
200 |
||
|
氣墊 (Cushion) （選配） (Optional)） |
氣墊力（千牛） Capacity(KN) |
300 |
/ |
300 |
300 |
310 |
60 |
液壓500 |
|
|
行程（毫米） Stroke(mm) |
200 |
/ |
150 |
120 |
180 |
200 |
120 |
||
|
工作臺移動方式 Move mode of the bolster |
固定臺 fixed |
前移 Forward |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
固定臺 fixed |
||
|
剛性打料行程（毫米） Rigid material stroke trip(mm) |
/ |
/ |
70 |
100 |
90 |
160 |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
45 |
45 |
55 |
45 |
55 |
75 |
90 |
||
|
離合器形式 Shape of air clutch |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
||
|
壓機外形尺寸（毫米）Overal dimensions(mm) |
前后F.B |
4140 |
3930 |
3040 |
3150 |
3120 |
4510 |
4800 |
|
|
左右L.R |
4370 |
4260 |
3130 |
3360 |
4030 |
5740 |
4800 |
||
|
壓機地面以上尺寸（毫米） Height above floor(mm) |
6550 |
7140 |
6050 |
6920 |
7375 |
8280 |
8260 |
||
|
備注 (Remark) |
三級傳動 |
三級傳動 導柱導套 |
二級傳動 |
三級傳動 |
三級傳動 |
三級傳動 導柱導套 |
二級傳動 導柱導套 |
||
|
型號(type) 參數(Specification) |
JD31-800 |
J31-800 |
J31-800B |
J31-1000 |
J31-1000B |
J31-1250 |
J31-1600 |
||
|
公稱力（千牛） Nominal pressure(KN) |
8000 |
8000 |
8000 |
10000 |
10000 |
12500 |
16000 |
||
|
公稱力行程（毫米） Nominal pressure stoke(mm) |
13 |
13 |
13 |
13 |
13 |
13 |
13 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
||
|
滑塊行程次數（次/分鐘） Strokes of slide(spm) |
10 |
12-18 單次10 |
12-20 單次10 |
10 |
12-18 |
10 |
10 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
850 |
800 |
800 |
800 |
650 |
1000 |
1400 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
400 |
350 |
320 |
315 |
250 |
400 |
500 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
1680 |
1910 |
1650 |
1910 |
1940 |
1910 |
1910 |
||
|
側開口尺寸（毫米） Side opening area(mm) |
寬度W |
810 |
900 |
1600 |
780 |
900 |
880 |
1000 |
|
|
高度H |
710 |
800 |
/ |
590 |
775 |
690 |
1000 |
||
|
滑塊尺寸（毫米） Slide area(mm) |
前后F.B |
1500 |
1500 |
1600 |
1500 |
1600 |
1800 |
1600 |
|
|
左右L.R |
1640 |
1860 |
1600 |
1860 |
1860 |
1860 |
1800 |
||
|
工作臺板尺寸（毫米） Bolster area(mm) |
前后F.B |
1600 |
1700 |
1600 |
1800 |
1700 |
1800 |
1600 |
|
|
左右L.R |
1900 |
1900 |
1600 |
2000 |
1900 |
2000 |
1800 |
||
|
厚度TH |
200 |
250 |
230 |
250 |
270 |
250 |
300 |
||
|
氣墊 (Cushion) （選配） (Optional)） |
氣墊力（千牛） Capacity(KN) |
350 |
600 |
1250 |
1000 |
/ |
/ |
700 |
|
|
行程（毫米） Stroke(mm) |
200 |
250 |
250 |
5-250 |
/ |
/ |
250 |
||
|
工作臺移動方式 Move mode of the bolster |
固定臺 fixed |
固定臺 fixed |
前移 Forward |
前移 Forward |
前移 Forward |
前移 Forward |
前移 Forward |
||
|
剛性打料行程（毫米） Rigid material stroke trip(mm) |
150 |
150 |
130 |
/ |
/ |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
75 |
90 |
90 |
90 |
110 |
110 |
132 |
||
|
離合器形式 Shape of air clutch |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
氣動、分體 Spilt type |
||
|
壓機外形尺寸（毫米）Overal dimensions(mm) |
前后F.B |
3350 |
5040 |
5540 |
5190 |
4680 |
5360 |
4800 |
|
|
左右L.R |
3890 |
5060 |
5000 |
5250 |
5040 |
6120 |
6600 |
||
|
壓機地面以上尺寸（毫米） Height above floor(mm) |
8130 |
8840 |
8940 |
9330 |
9300 |
9740 |
9980 |
||
|
備注 (Remark) |
三級傳動 |
三級傳動 |
三級傳動 |
三級傳動 |
三級傳動 導柱導套 |
三級傳動 |
三級傳動 |
||
